UCOM光のネットワーク提供構成について
図1

図2

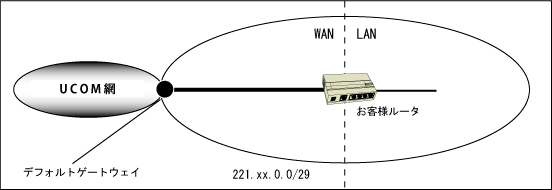

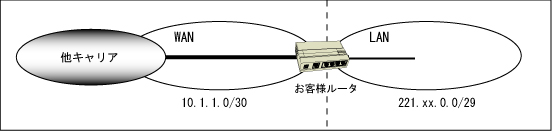

図1のようにUCOM光では、接続ネットワークと提供グローバルアドレスが単一ネットワークにて構成されるイーサネット型のインターネット接続サービスです。図2のような分離した提供形態とは異なります。

※PPPoEによる接続サービスではありません。
　 PPPoE接続の際に必要となるユーザーIDとパスワードは必要ありません。



ご注意
下記の構成例において使用するルータの各機能につきましては、機器によっては該当機能が実装されていないものがあります。事前に必ずお確かめください。

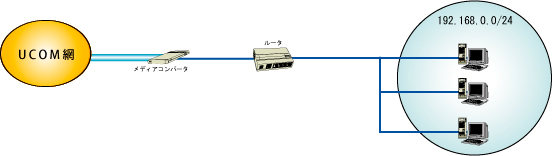

■構成例1 ◆グローバルIPアドレス1つで、
　複数のクライアントPCがインターネット接続をする場合
（ルータのDHCP機能を有効にし、各端末がプライベートIPアドレスを自動取得する場合
UCOM光提供ネットワーク network:221.xx.0.0/30 GW:221.xx.0.1
ルータ　WAN ポート Inetwork:221.xx.0.0/30 IP:221.xx.0.2 GW:221.xx.0.1
ルータ　LAN ポート IPマスカレード network:192.168.0.0/24 IP:192.168.0.254
DHCP ON 割り当て範囲: 192.168.0.1-192.168.0.199
■構成例2 ◆グローバルIPアドレス1つで、
　複数のクライアントPCがインターネット接続をする場合
（各端末に固定でプライベートIPアドレスを割り当てる場合）
UCOM光提供ネットワーク network:221.xx.0.0/30 GW:221.xx.0.1
ルータ　WAN ポート network:221.xx.0.0/30 IP:221.xx.0.2 GW:221.xx.0.1
ルータ　LAN ポート IPマスカレード network:192.168.0.0/24 IP:192.168.0.254
DHCP OFF

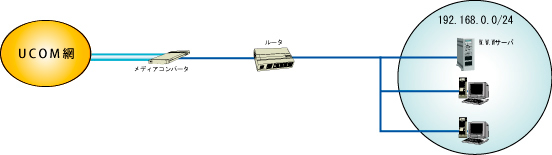

■構成例3 ◆グローバルIPアドレス1つで、クライアントPCがインターネット接続をし、
かつwwwサーバ（port:80）を公開する場合
UCOM光提供ネットワーク network:221.xx.0.0/30 GW:221.xx.0.1
ルータ　WAN ポート network:221.xx.0.0/30 IP:221.xx.0.2 GW:221.xx.0.1
ルータ　LAN ポート IPマスカレード network:192.168.0.0/24 IP:192.168.0.254
DHCP ON 割り当て範囲: 192.168.0.1-192.168.0.199
静的IPマスカレード:221.xx.0.2: 80 →192.168.0.200: 80
221.xx.0.2: ICMP →192.168.0.1: ICMP
ICMPフィルタリング:なし

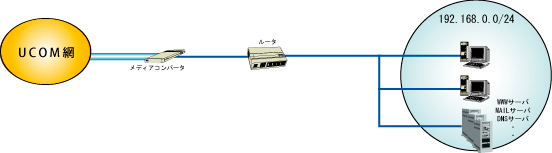

■構成例4 ◆公開サーバをプライベートIPアドレスで構成する場合
（クライアントPCと同セグメント）
UCOM光提供ネットワーク network:221.xx.0.0/29 GW:221.xx.0.1
ルータ　WAN ポート network:221.xx.0.0/29 IP:221.xx.0.2 GW:221.xx.0.1
ルータ　LAN ポート IPマスカレード network:192.168.0.0/24 IP:192.168.0.254　
NAT: 221.xx.0.3⇔192.168.0.200
　 221.xx.0.4⇔192.168.0.201
　 221.xx.0.5⇔192.168.0.202
　 221.xx.0.6⇔192.168.0.203
DHCP OFF
ICMPフィルタリング:なし

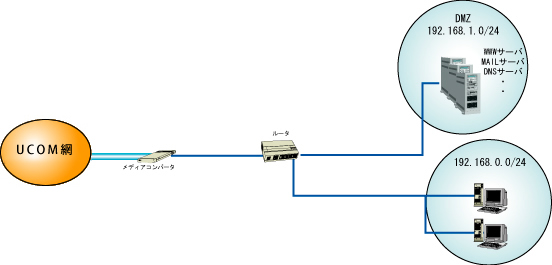

■構成例5 ◆公開サーバをプライベートIPアドレスで構成
（クライアントPCと異なるセグメント）する場合
UCOM光提供ネットワーク network:221.xx.0.0/29 GW:221.xx.0.1
ルータ　WAN ポート network:221.xx.0.0/29 IP:221.xx.0.2 GW:221.xx.0.1
ルータ　DMZ ポート network:192.168.1.0/24 IP:192.168.1.254
NAT: 221.xx.0.3⇔192.168.1.200
　 221.xx.0.4⇔192.168.1.201
　 221.xx.0.5⇔192.168.1.202
　 221.xx.0.6⇔192.168.1.203
DHCP OFF
ICMPフィルタリング:なし
ルータ　LAN ポート IPマスカレード network:192.168.0.0/24 IP:192.168.0.254
DHCP ON 割り当て範囲: 192.168.0.1-192.168.0.199

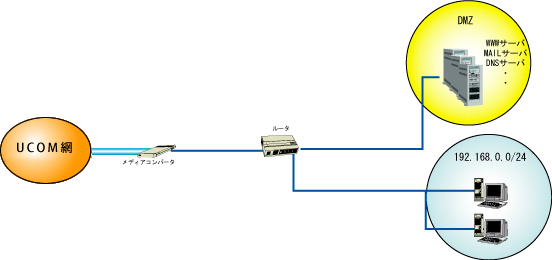

■構成例6 ◆公開サーバをグローバルIPアドレスで構成し、
　ルータはブリッジとして機能する場合
UCOM光提供ネットワーク network:221.xx.0.0/29 GW:221.xx.0.1
ルータ　WAN ポート network:221.xx.0.0/29 IP:221.xx.0.2 GW:221.xx.0.1
ルータ　DMZ ポート WANとブリッジ（ポートアドレスなし） network:221.xx.0.0
DHCP OFF
ICMPフィルタリング:なし
ルータ　LAN ポート IPマスカレード network:192.168.0.0/24 IP:192.168.0.254
DHCP ON 割り当て範囲: 192.168.0.1-192.168.0.199

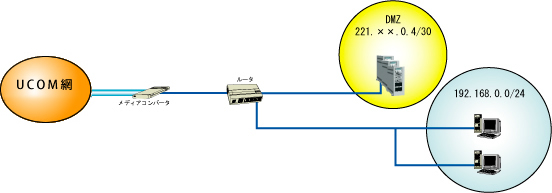

■構成例7 ◆公開サーバをグローバルIPアドレスで構成
（グローバルアドレス空間を２つのサブネットに分割）する場合
UCOM光提供ネットワーク network:221.xx.0.0/29 GW:221.xx.0.1
ルータ　WAN ポート network:221.xx.0.0/30 IP:221.xx.0.2 GW:221.xx.0.1
Proxy Arp network:221.xx.0.4/30
ルータ　DMZ ポート network:221.xx.0.4/30 IP:221.xx.0.5
DHCP OFF
ICMPフィルタリング:なし
ルータ　LAN ポート IPマスカレード network:192.168.0.0/24 IP:192.168.0.254
DHCP ON 割り当て範囲: 192.168.0.1-192.168.0.199

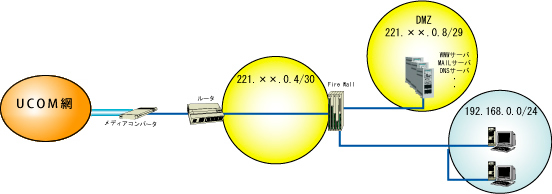

■構成例8 ◆公開サーバーをグローバルIPアドレスで構成
（グローバルアドレス空間を3つのサブネットに分割）する場合
UCOM光提供ネットワーク network:221.xx.0.0/28 GW:221.xx.0.1
ルータ　WAN ポート network:221.xx.0.0/30 IP:221.xx.0.2 GW:221.xx.0.1
Proxy Arp network:221.xx.0.4/30
static route network:221.xx.0.8/29→IP:221.xx.0.6
ルータ　LAN ポート network:221.xx.0.4/30 IP:221.xx.0.5
DHCP OFF
ICMPフィルタリング　なし
F/W WAN ポート network:221.xx.0.4/30 IP:221.xx.0.6 GW:221.xx.0.5
F/W DMZ ポート network:221.xx.0.8/29 IP:221.xx.0.9
DHCP OFF
ICMPフィルタリング　なし
F/W LAN ポート IPマスカレード network:192.168.0.0/24 IP:192.168.0.254
DHCP ON 割り当て範囲:192.168.0.1-192.168.0.199
